Radio-Wecker V2

Schon vor einigen Jahren habe ich mir selbst einen Wecker gebaut, der bis heute in Benutzung ist und mit dem ich sehr zufrieden bin.

Für dieses Weihnachten war die Idee, meiner Mutter einen neuen Radio-Wecker zu kaufen. Aber die Auswahl ist alles andere als Seniorengerecht und die Anforderungen waren doch so einfach:

• Großes Display
• Display-Helligkeit passt sich der Umgebung an
• Eine(!) Weckzeit
• Einfachste Bedienung
• Wecken mit Radio

Stellt sich raus, dass es Oft mit USB, Internet, zwei Weckzeiten und 6 bis 10 Knöpfen einhergeht. Dazu alles in Englisch und Mini-Taster oder schwergängige Schieber. Dazu zeigen die wenigsten Seniorengerecht die aktuelle Weckzeit an (nur winziges Wecker-Symbol etc).

Also muss ein neuer Wecker selbst gebaut werden! Ein durchaus anspruchsvolles Projekt und ein strammer Zeitplan. Ich bin sehr gespannt, ob ich das hinbekomme oder ob das Geschenk am Ende Zeitverzug hat.

09.11.2025

Ich bin gestartet mit einer Einkaufsliste (inzwischen aktualisiert):

• Display 4 Zoll TFT mit SPI-Schnittstelle
• ESP-32 Dev Kit C V4
• Real Time Clock RTC DS3231 I2C Echtzeituhr
• Rotary Encoder (aus dem Fundus)
• Große Drucktastenschalter (Edelstahl, RUNCCI-YUN)
• Mini Kippschalter (aus dem Fundus)
• Verstärker-Modul (PAM8406)
• Radio-Modul (TEA5767 mit I2C-Schnittstelle)
• Lautsprecher (Zerone, 5 W 8 Ohm TV-Lautsprecher)
• USB-C Buchse zur Stromversorgung (RUNCCI-YUN)

Alles was jetzt noch fehlt, muss also nachbestellt werden...

10.11.2025

Erste Tests am CAD. Da ich die Bauteile noch nicht habe, sind das erst mal nur Versuche um eine Design-Idee zu finden. Möglichst kurze Druckzeit am 3D-Drucker soll es auch haben etc. Aber eigentlich kenne ich noch nicht einmal die finalen Abmessungen. Ich breche also wieder ab...

12.11.2025

Okay, der Teensy, den ich als Plattform wollte, ist mir zu Teuer. Kaum unter 30,- EUR zu bekommen. Daher soll es jetzt ein ESP32 sein. Die WLAN- und Bluetooth-Funktionen brauche ich nicht. Dazu noch ein Uhrenmodul mit Batterie als Echtzeit-Uhr (RTC). Auch eine USB-C-Buchse soll als Stromversorgung noch rein.

14.11.2025

Weitere Teile sind eingetroffen, daher geht es wieder an's CAD. Den ersten Entwurf für den Deckel habe ich nach Rücksprache mit einem Bekannten neu designt und statt Ihn "Aufzusetzen" werde ich Ihn lieber "Einsetzen". Die Abmessungen sind jetzt vermutlich 140 x 80 x 70 (Breite, Tiefe, Höhe). Dann vier Gummi-Füße aufkleben und fertig.

So schaut der Entwurf jetzt aus. Um zu erkennen wo was hin muss und wo Löcher benötigt werden und ob es Platzprobleme gibt, habe ich das Display, den Lautsprecher und andere Teile konstruiert. So kann ich Ein- und Ausblenden wann immer ich etwas benötige:

Auch das Lautstärkerad ist jetzt eingeplant und sichtbar sowie "Böcke" für das Radio-Modul (oben links im Bild) und das Verstärker-Modul (Rechts in Bild).

Falls es jemand interessiert, ich nutze Plasticity als CAD unter OpenSUSE LEAP 15.6 (Linux). Dieses CAD ist Fantastisch und ich liebe es. Klar, die Einarbeitungszeit muss man einrechnen. Aber vieles ist intuitiv und gut gelöst. Klare Empfehlung!

15.11.2025

Weitere Testdrucke mit dem Deckel. Löcher sind zu klein und die Idee, Schrift auf den Deckel direkt zu drucken, wird verworfen. Das wird weder schön noch lesbar :-( Aber Aufkleber oder mit Stift aufgemalte Symbole oder Text werden nicht haltbar genug sein. Daher versuche ich 0,4mm hohe Symbole aufzudrucken.

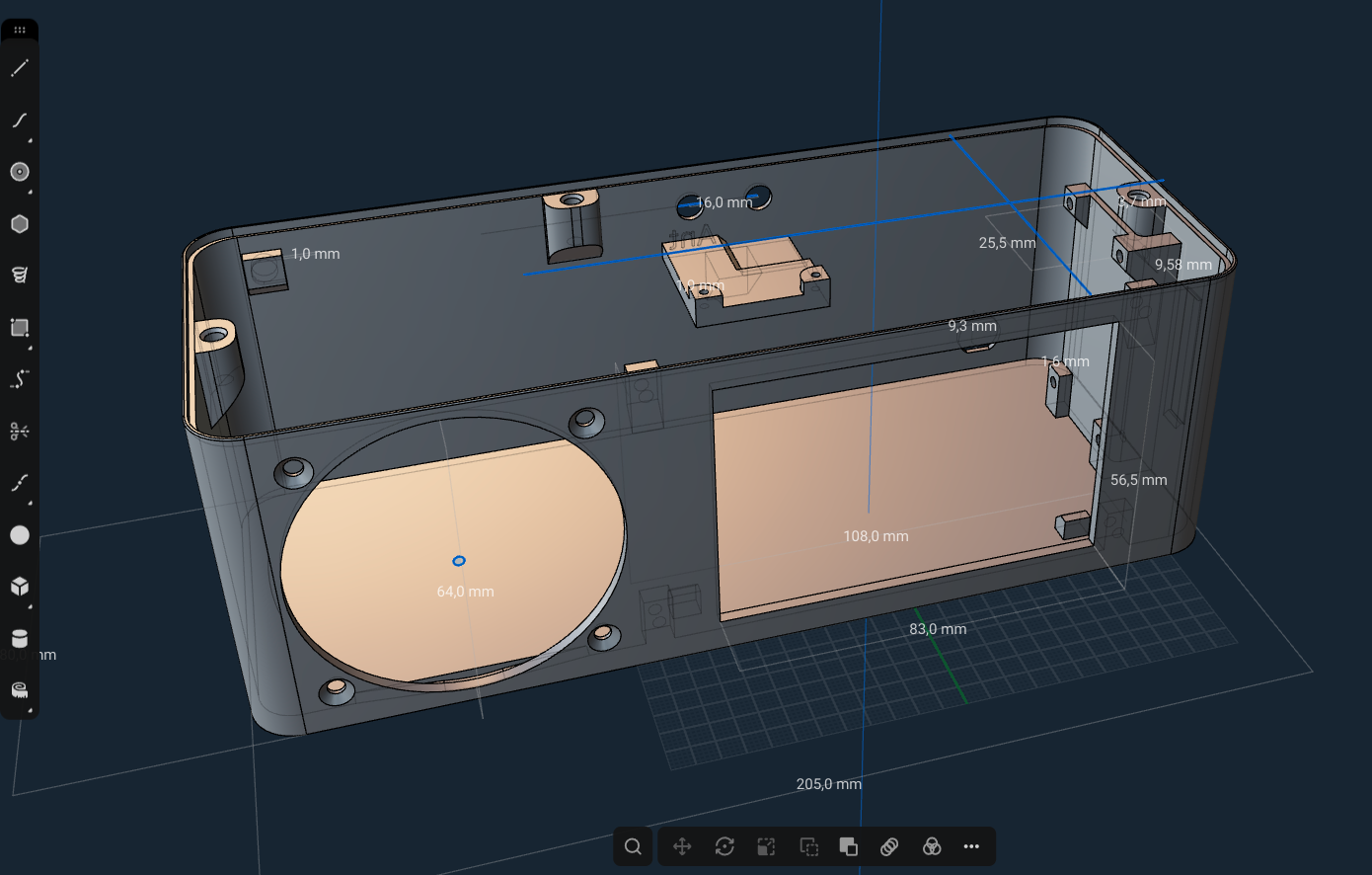

Neuester Stand am CAD:

Testdrucke des Deckels sind hoffentlich bald erledigt. Das Gehäuse wird im Druck nochmal Anspruchsvoll. Eine erste Schätzung ergibt, dass das Gehäuse über 10 Stunden drucken wird. Ich denke darüber nach, das ganze Gehäuse bei einem Profi drucken zu lassen.
